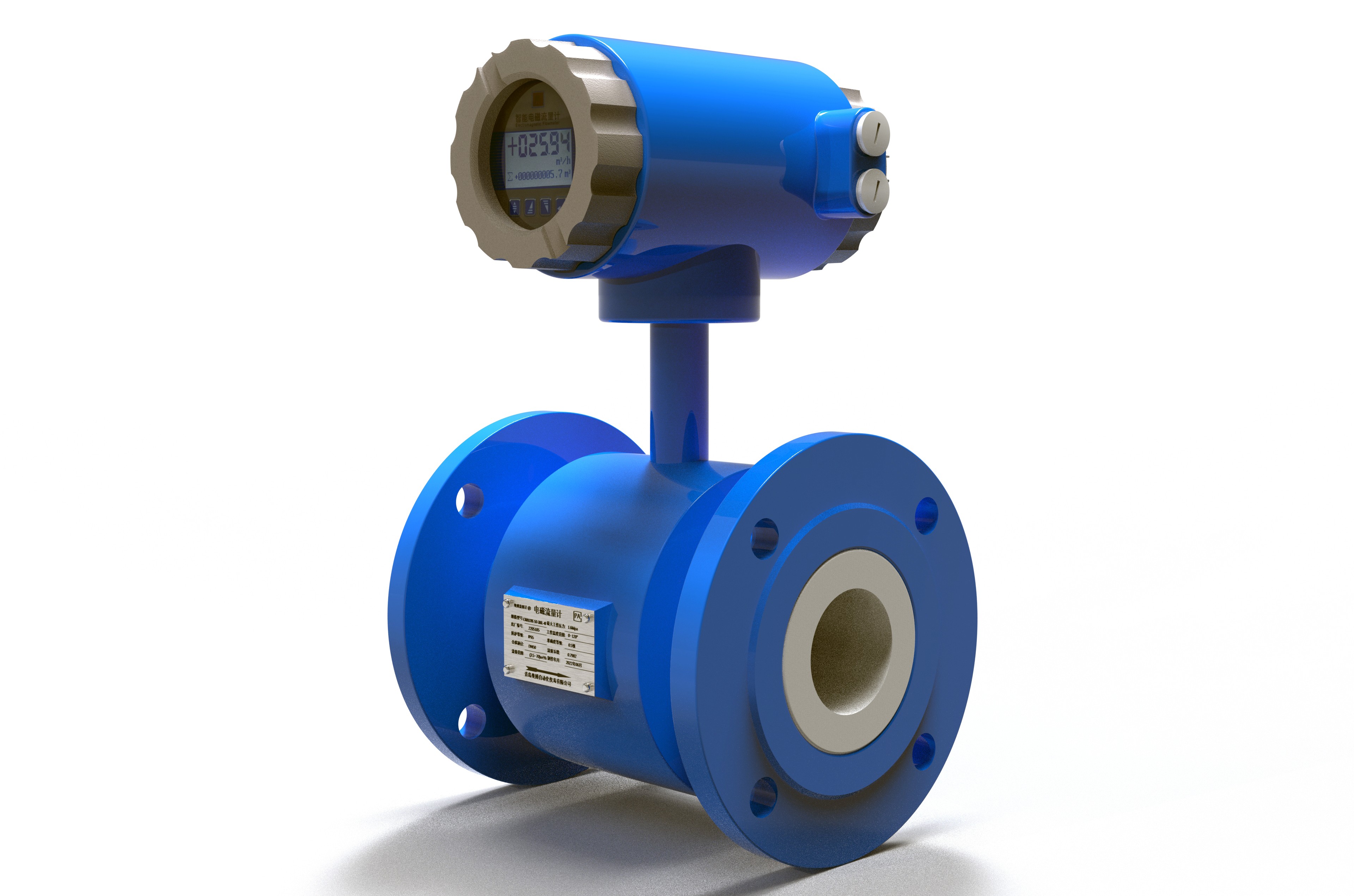

电磁流量计

电磁流量计

简介ORBLDBE智能电磁流量计是我公司采用国内外技术研制的全智能型电磁流量计。被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中,用来测量各种酸缄、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮

立即咨询立即咨询

咨询电话 :18661772850

微信:18661772850邮箱:1724409109@qq.com

产品详情

简介
ORBLDBE智能电磁流量计是我公司采用国内外技术研制的全智能型电磁流量计。被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中,用来测量各种酸缄、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

产品特点
1、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
2、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数有关。
3、在现场可根据用户实际需要在线修改量程。
4、采用 SMD 器件和表面贴装( SMT )技术,电路可靠性高。
5、采用 16 位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
6、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达 150 : 1 。 EMI 开关电源,适用电源电压变化范围大,抗 EMI 性能好。
7、内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录 16 次掉电时间。(选配)
8、具有 RS485 、 RS232 、 Hart 和 Modbus 等数字通讯信号输出。(选配)
9、具有自检与自论断功能。
10、红外手持操作器, 115KHZ 通讯速率,远距离非接触操作转换器所有功能。(选配)
11、小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制。(选配)

产品原理
根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
E=KBVD
式中: E-感应电势;  K-与磁场分布及轴向长度有关的系数;  B-磁感应强度;  V-导电液体平均流速;  D-电极间距;(测量管内直径)
传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

主要技术参数
公称通径系列 DN ( mm )
管道式四氟衬里: 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 。
管道式橡胶衬里: 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。
流动方向:正、反净流量。量程比: 150 : 1 。重复性误差:测量值的± 0 。 1%
精确等级: 0.5 级、 1.0 级(管道式)
被测介质温度:普通橡胶衬里: -20 ~ +60 ℃
高温橡胶衬里: -20 ~ +90 ℃
聚四氟乙烯衬里: -30 ~ +100 ℃
高温型四氟衬里: -30 ~ +180 ℃。
额定工作压力:管道式: DN6 ~ DN80 ≤ 1.6Mpa, DN100 ~ DN250 ≤ 1.0Mpa,DN300 ~ DN1200 ≤ 0.6Mpa 。
流量测量范围:流量测量范围对应流速范围是 0.1 ~ 15m/s
电导率范围:被测流体电导率≥ 5us/cm( 一体式 ) ,大多数以水为成分的介质,其电导率在 200 ~ 800 μ s/cm 范围内,均可选用电磁流量计来测量其流量。
电流输出: 0 ~ 10mA 时,负载电阻为 0 ~ 1.5k Ω; 4 ~ 20mA 时,负载电阻为 0 ~ 750k Ω
数字频率输出:输出频率上限可在 1 ~ 5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤ 35V 导通时集电极最大电流为 250mA 。
供电电源: 85 ~ 265V , 45 ~ 63Hz 。
直管段长度:管道式:上游≥ 5DN ,下游≥ 2DN 。
连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB11988 的规定。
防爆标志: mdIIBT4 。
环境温度: -25 ~ 60 ℃
相对湿度: 5% ~ 90%
消耗总功率:小于 20 瓦。
