涡街流量计

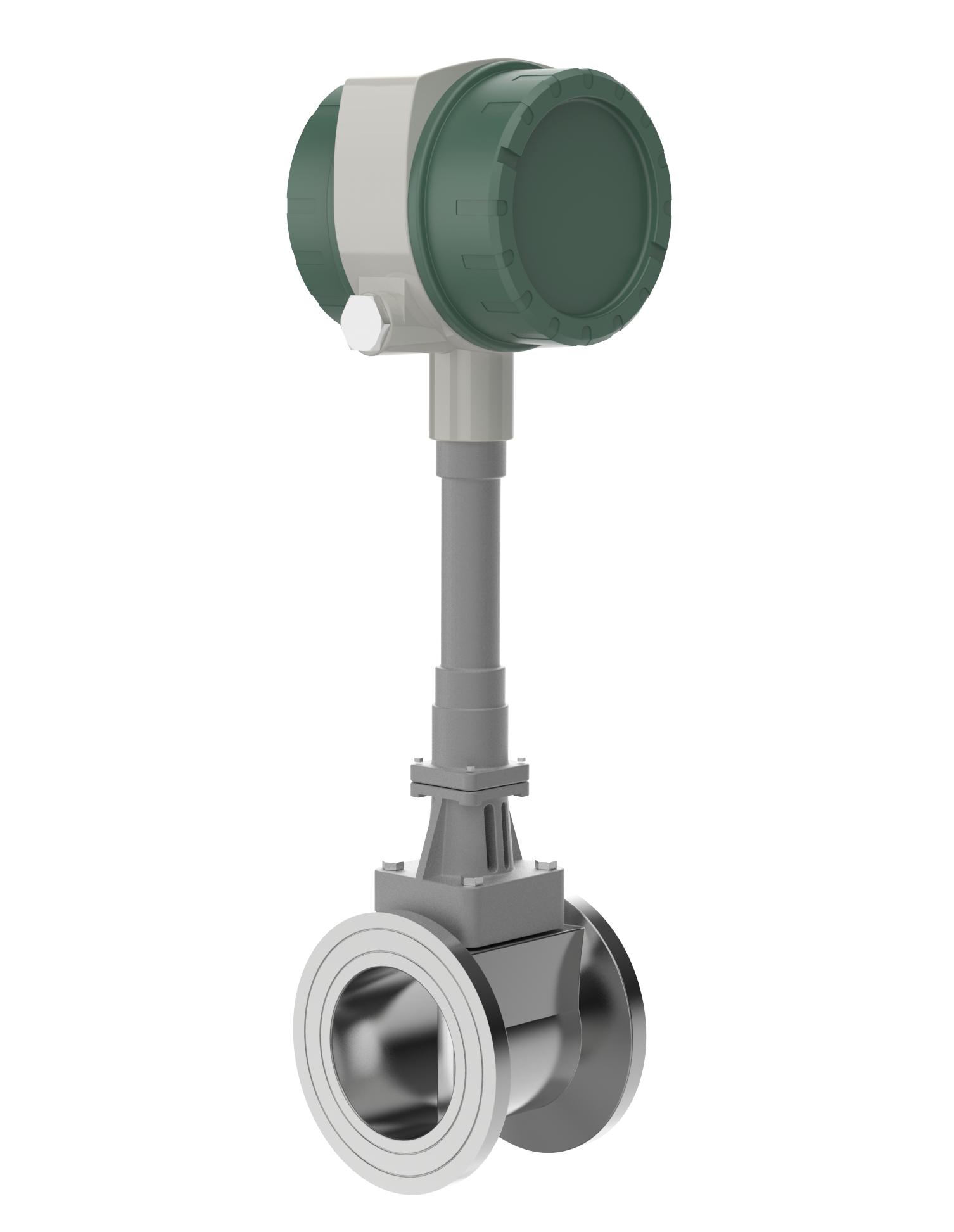

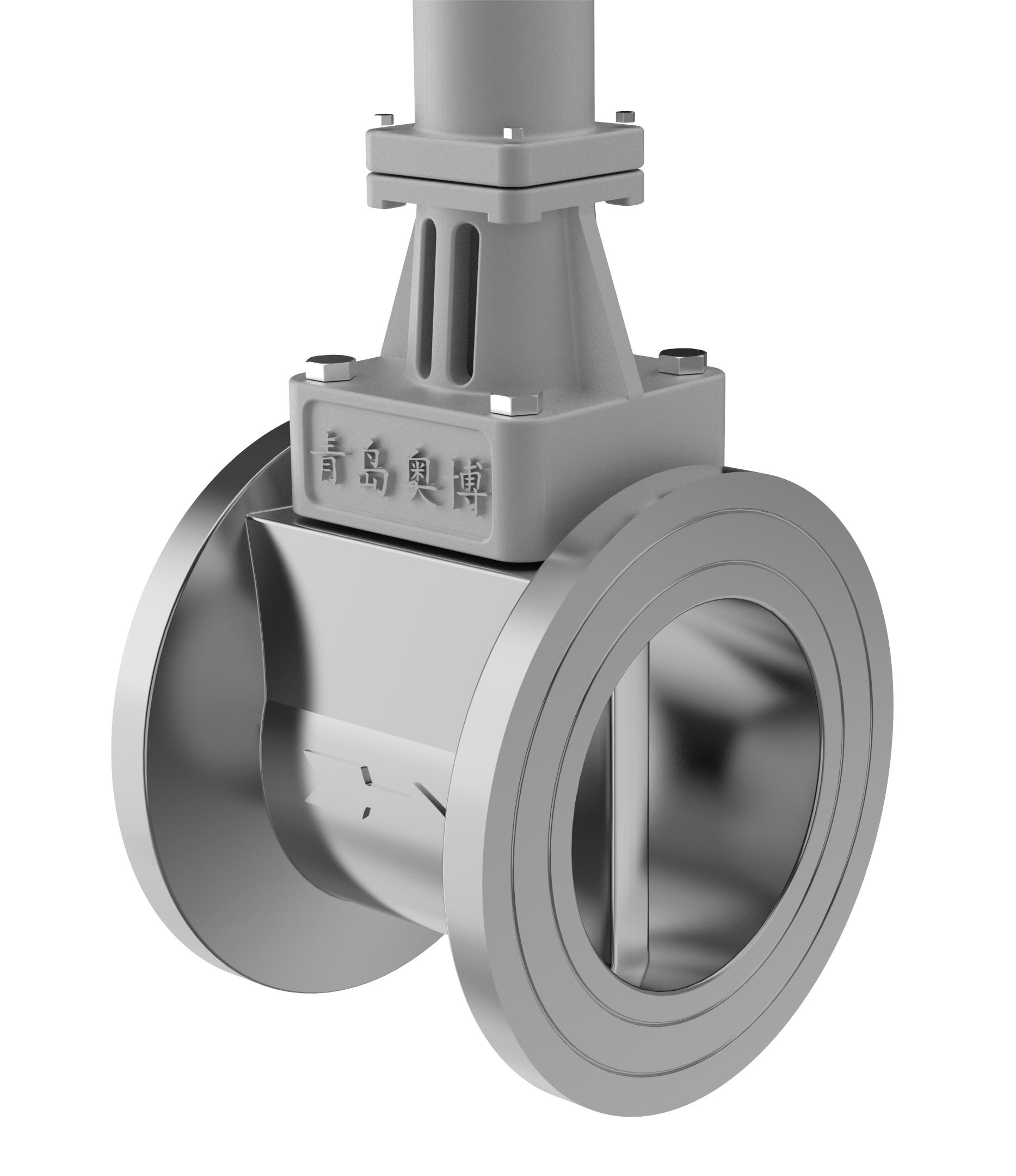

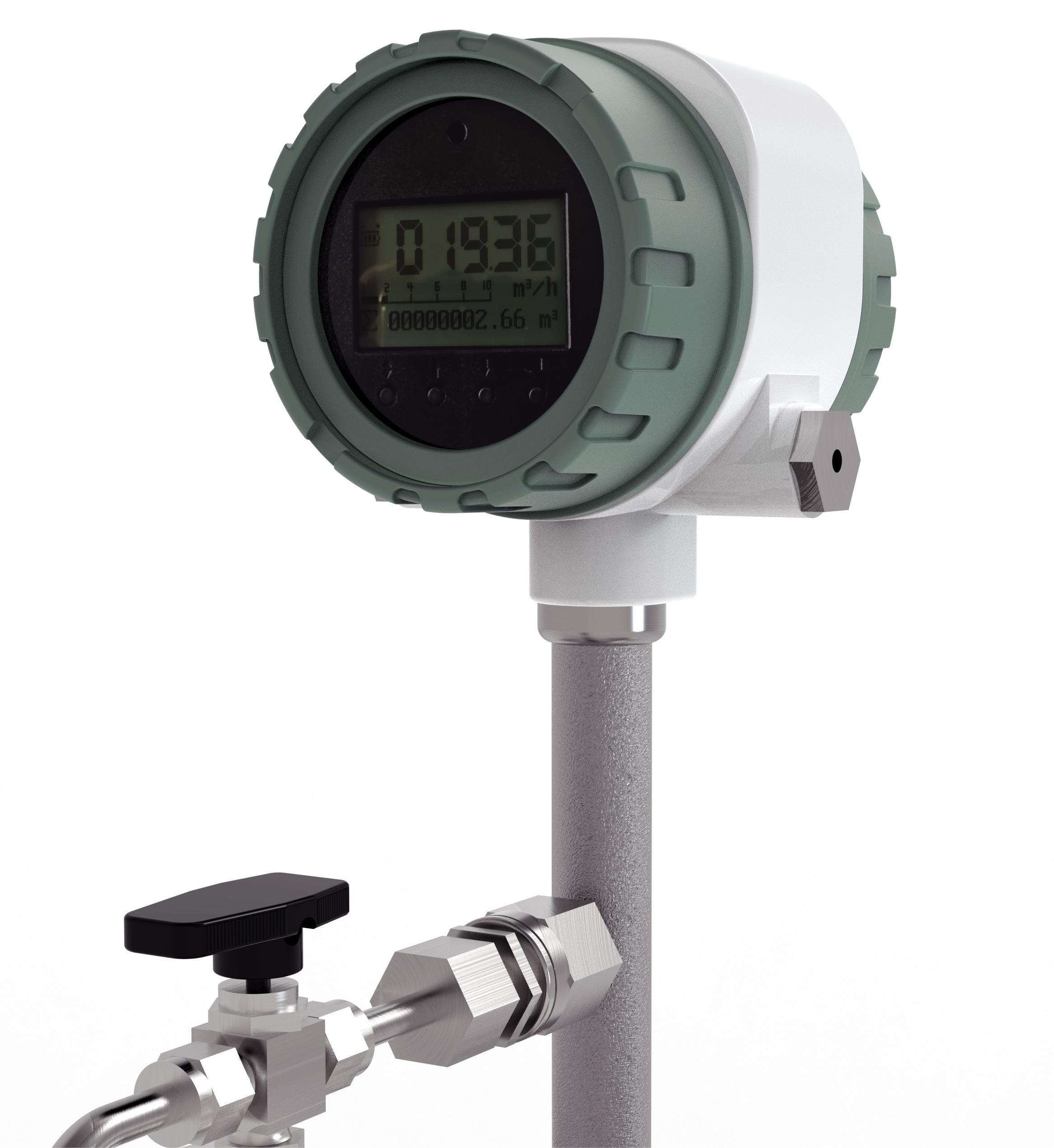

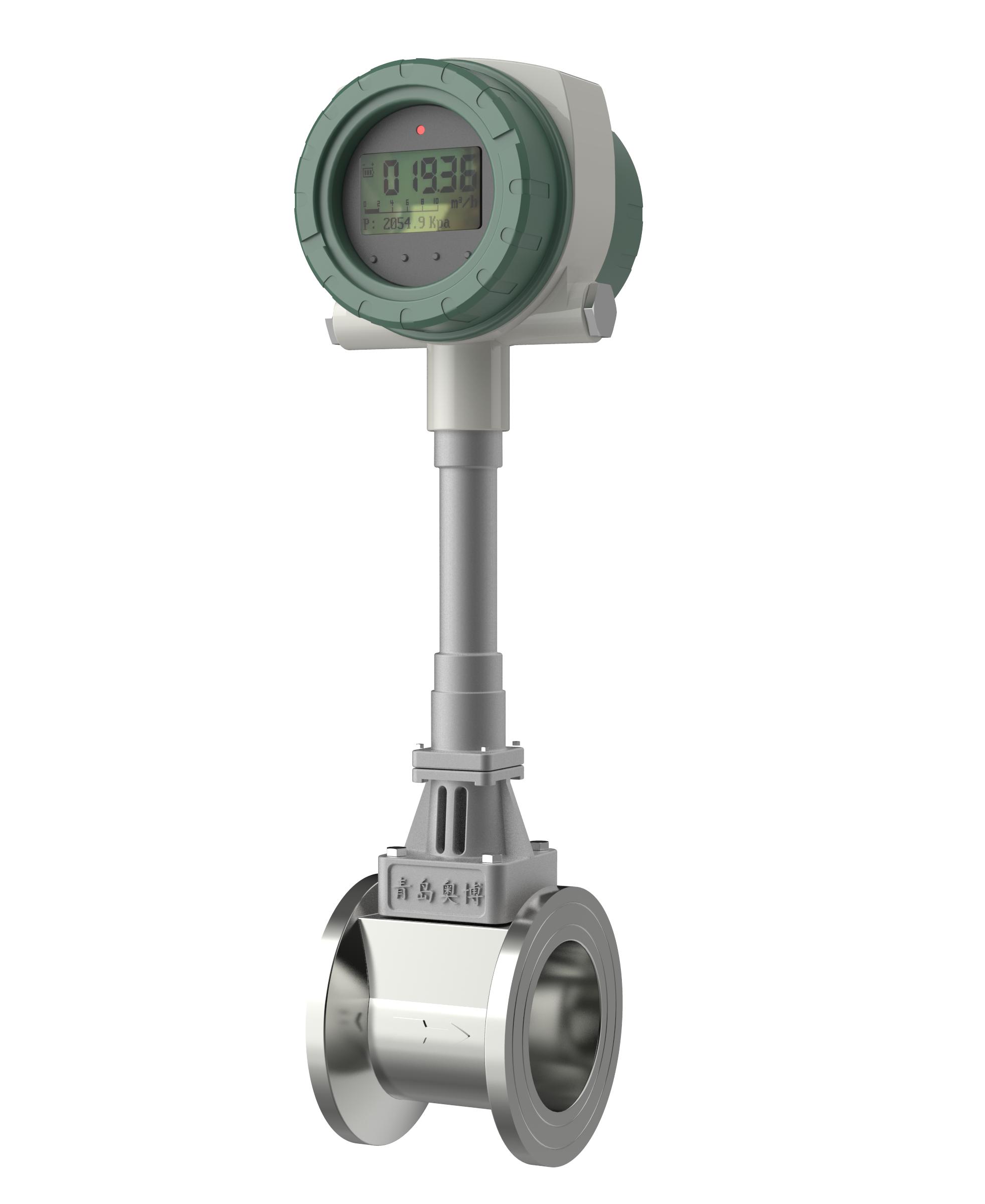

高压 涡街流量计

适用介质:  过热蒸汽、饱和蒸汽、压缩空气、水和酸碱类液体。   产品介绍:  高温型涡街流量计是我公司自主开发研制的新产品,广泛应用于各行业的蒸汽、气体和液体流量的计算。本传感器由于检测体外置不直接接触高温介质,使检测体寿命大大延长,其寿命理论计算

立即咨询立即咨询

咨询电话 :18661772850

微信:18661772850邮箱:1724409109@qq.com

产品详情

适用介质:
  过热蒸汽、饱和蒸汽、压缩空气、水和酸碱类液体。



  产品介绍:
  高温型涡街流量计是我公司自主开发研制的新产品,广泛应用于各行业的蒸汽、气体和液体流量的计算。本传感器由于检测体外置不直接接触高温介质,使检测体寿命大大延长,其寿命理论计算值为 10 年,从根本上解决了涡街流量计受被测介质温度制约的问题,即便是流量检测体因其他问题而引起质量下降或者损坏,更换检测体时不影响管路介质的正常工作与运行,从而方便用户的使用。 本传感器生产过程严格执行行业标准(JB/T9249—1999)和国家计量检定规程(JJG198—94),为当前的工业计量、能源管理和工程设计提供了一种新型流量计量产品。



  产品特点:
  1 、最小流量值低、流量范围大;
  2 、结构简单,无运动磨损部件;
  3 、测量精度高,阻力损失小;
  4 、安装方便,维修简易;
  5 、完整的传感器通径,具有 10mm ~ 500mm 的 20 种不同通径的传感器;
  6、可远距离传输流量信号,与计算机联网,实现集中管理。



  独具特点:
  拓宽了被测介质的温度范围; 常温流体工况下可不断流在线维修



  原理介绍:
  在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。 图(一) 旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡门涡街原理,有如下关系式:
  f=StV/d
  式中: f-发生体一侧产生的卡门旋涡频率    St-斯特罗哈尔数(无量纲数)   V-流体的平均流速    d-旋涡发生体的宽度
  由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数是无因次未知数。





  图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。 图(二) 在曲线表中St=0.17的平直部分,旋涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式
  K=N/Q(1/m³)
  式中: K=仪表常数(1/m³)。            N=脉冲个数            Q=体积流量(m³)





  技术指标:
  1 、确度等级: 液体 1.0 级、气体 1.5 级(标准流量范围内);
  2 、公称压力: ① 通径 ≥ DN200mm 2.5MPa ; ② 通径 ≤ DN150mm 4.0MPa ; ③ 6.3 MPa ~ 25 MPa (协议定货);
  3 、被测介质温度: 40 ℃~ 200 ℃, 280 ℃, 350 ℃;
  4 、压力损失: 阻力系数 Cd ≤ 2.4 ;
  5 、重复性误差 % : ≤ 1/3 准确度等级值;
  6 、流量范围: 8 : 1 ~ 40 : 1
  7 、供电电源: 12 ~ 24VDC ;36V锂电池;
  8 、输出信号:电压脉冲:低电平≤0.5V,高电平≥5V 标准信号:电压信号:0~5V,1~5V 电流信号:0~10mA,4~20mA
  9、使用环境条件:温度-40~55℃:相对湿度5~90 %
  温馨提示:产品规格繁多,详情请来电咨询18661772850微同
