液位计液位仪

液位计

概述  ORBYBY投入式液位变送器,可以用来测量开口容器及河渠、湖泊、水井中的液位,具有结构简单、测量精确和安装方便等特点。ORBYBY投入式液位变送器由不锈钢探头、导气电缆和电气盒组成。变送器的探头为316不锈钢结构,可直接将其投入到被测液体中使

立即咨询立即咨询

咨询电话 :18661772850

微信:18661772850邮箱:1724409109@qq.com

产品详情

概述
  ORBYBY投入式液位变送器,可以用来测量开口容器及河渠、湖泊、水井中的液位,具有结构简单、测量精确和安装方便等特点。ORBYBY投入式液位变送器由不锈钢探头、导气电缆和电气盒组成。变送器的探头为316不锈钢结构,可直接将其投入到被测液体中使用。传感器芯片由316不锈钢膜片与介质隔离,从而保证了它测量多种介质的液位。电气盒由电路腔室和接线腔室组成。零点和量程可在电路板上调节。

  特点
  结构紧凑、坚固可靠
  可用于0—1m….0—100m的液位测量
  精度为0.1%、0.25%、0.5%
  两线制4—20mA输出或低功率,三线
  制1—5V输出
  液晶显示(选件)

  工作原理
  当把变送器投人到液体中某一位置时,传感器感受到的压力为:
  P=9.80665 ρ H
  P一液体作用在传感器上的压强,单位kPa
  ρ一液体密度,单位g/cm3
  H一待测液面高度,单位m
  所以H≈0.10197P/p
  变送器把感受到的压力信号转换成电信号,此信号与液体高度成正比。

  功能规格
  测量范围  0—1m~0—100m
  输出      4-20mA、1—5VD
  电源      13—36VDC,允许无负载工作。
  温度范围
  介质温度: —20—70°
  环境温度: —40—85°
  贮藏温度: —40—85°
  湿度
  相对湿度为0—100%
  最大回路电阻由电源的电压决定,如下式描述:
  最大负载电阻计算R=(U—13V)/20—r
  其中:U为电源电压
  r为电缆线电阻
  以测水为例,传感器满度使用的量程分别为:2m;3.5m:7m;10m:20m;35m:70m。 最大量程指变送器中的传感器为满度使用。
  参考精度
  标定量程的±0.1%、±0.25%、±0.5%包括线性、滞后、重复性
  稳定性    上限极限值的±0.25%,保持12个月。
  响应时间   小于200ms时间常数(压力阶跃变化的响应时间为63.2%)。
  射频干扰影响    当20—1000MHz,场强为30V/m,引线装在导线管当场强为10Vm,使用未屏蔽双绞线(无导线管时),小于上限值的±0.25%。

  结构材料
  电器壳体  铝合金
  测量探头  1Crl8Ni9Ti
  测量膜片  316SS不锈钢
  灌 充 液  硅油
  电 缆  耐油橡胶
  重 量  1.5kg(不包括电缆)

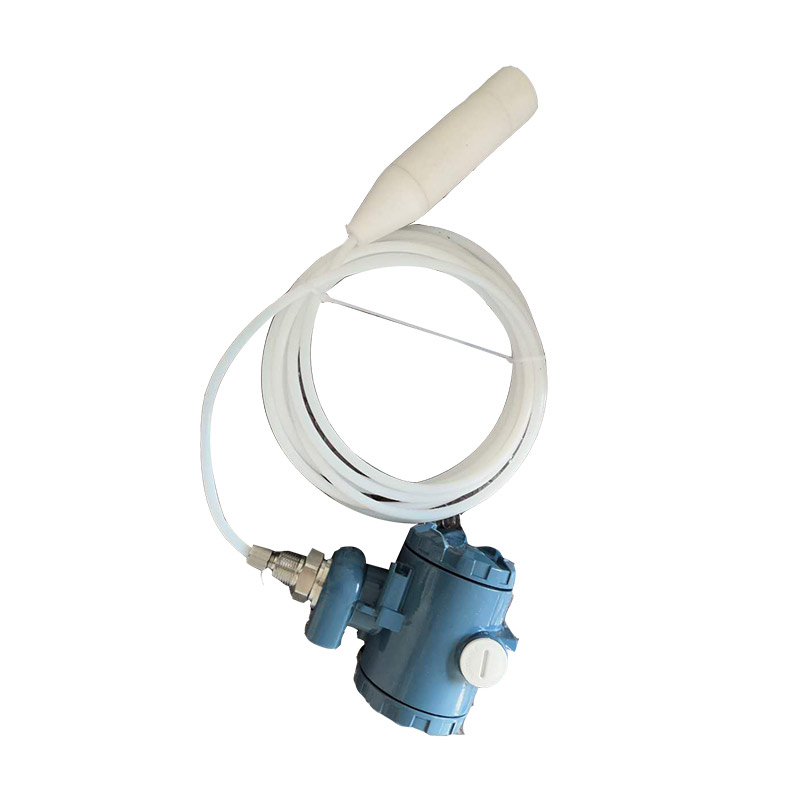

液位计(图1)
