阿牛巴流量计

阿牛巴流量计

阿牛巴流量计  也叫均速管流量计。当流体通过时,在迎流孔与背流孔间产生压力差,配套相应的差压变速器、流量显示仪,就成为一套阿牛巴流量计。它在石油化工、冶金、电厂、电力、轻纺等行业的生产过程中广泛使用,对气体、液体、蒸汽、水、风量等流体进行流量测量。

立即咨询立即咨询

咨询电话 :18661772850

微信:18661772850邮箱:1724409109@qq.com

产品详情

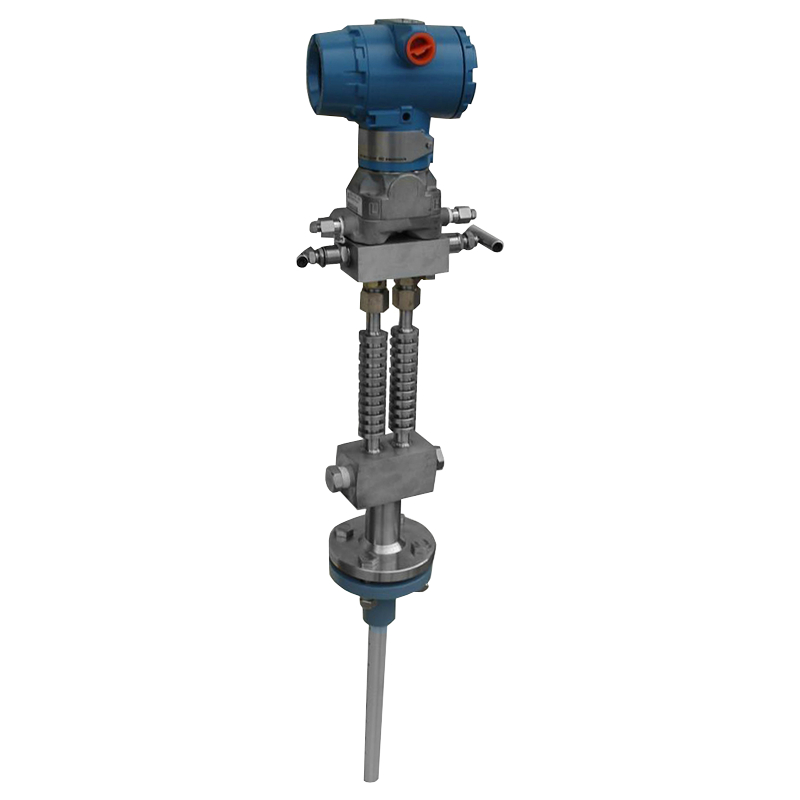

阿牛巴流量计
  也叫均速管流量计。当流体通过时,在迎流孔与背流孔间产生压力差,配套相应的差压变速器、流量显示仪,就成为一套阿牛巴流量计。它在石油化工、冶金、电厂、电力、轻纺等行业的生产过程中广泛使用,对气体、液体、蒸汽、水、风量等流体进行流量测量。

  产品特点
  1、阿牛巴流量计对流体产生的阻力很少,最大不超过最大压差值的20%;而且工艺管道的直径越大,阻力损失越小。与孔板比较,一套阿纽巴流量计一年运行所节约的能量价值,相当于一套孔板流量计投资费用的几倍至几十倍之多。
  2、阿牛巴流量计的测量精度高于孔板流量计(±0.2%);而且稳定性和复现性良好。
  3、阿牛巴流量计造价低,结果简单,运行周期长,维修容易,尤其适宜大口径管道的流量测量,比孔板拆装的工作量少得多;当配备闸阀时还可不停车安装和拆卸。
  4、阿牛巴流量计正、负压引出孔后的管道线安装要求,与孔板流量计的安装要求完全一样。

  技术参数
  1、规格:DN50-DN5000(mm);插入式:DN500-DN5000(mm);
  2、测量准确度:±0.2%;重复性:±0.1%;
  3、范围度:体积流量:10:1;质量流量:8:1;
  4、工作压力:均速管无提出功能型:≤20MPa;均速管可提出型:≤10MPa;
  5、流体温度:≤450℃;
  6、介质粘度:≤30CP(相当于重油);
  7、材质:
  均速管、三阀组:各种牌号不锈钢(任选);
  主体管、法兰:不锈钢或碳钢(任选);

  工作原理
  当流体流过阿牛巴流量计探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。阿牛巴均速流量探头能精确地检测到由流体的平均速度所产生的平均差压。阿牛巴均速流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能。


  青岛奥博提供本产品全面的技术支持和售后服务!
